JAKORASIA ABB AP10,104x104mm IP65 VA

Jakorasia AP10, 104x104mm, valkoinen, IP65, HF halogeenivapaa

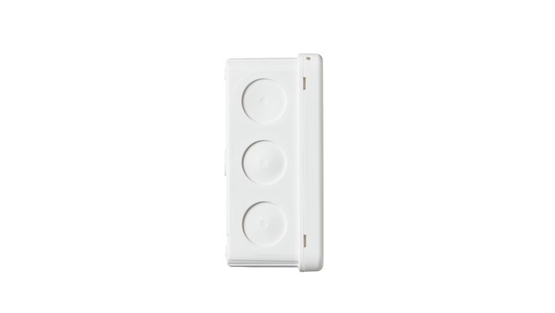

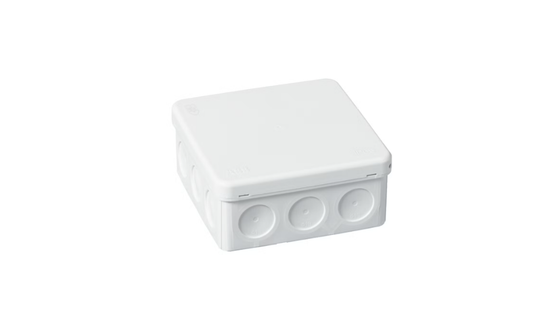

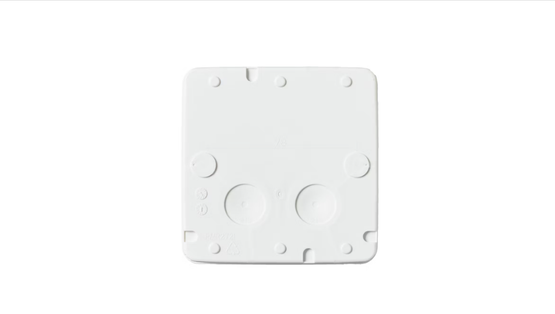

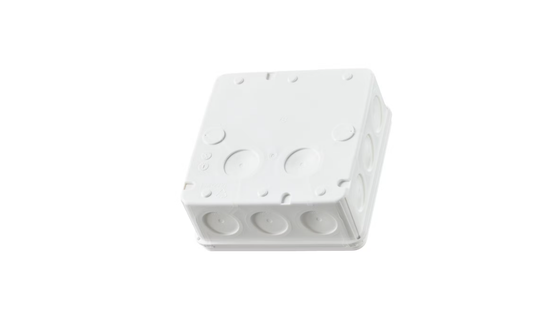

ABB:n pintarasia AP10 on kiinteillä, pehmeillä kalvotiivisteillä varustettu jäykkärunkoinen rasia kannella. Kalvotiivisteitä on 12 kpl sivuissa kaapeleille ja 2 kpl pohjassa. Soveltuu kaapeleille Ø 19 mm saakka.

ABB:n pinta-asennettavat jakorasiat on suunniteltu ja valmistettu Suomessa.

Ominaisuudet

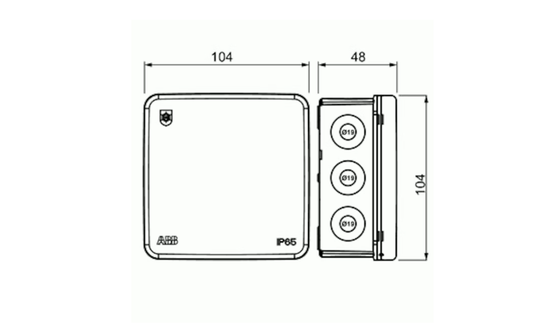

• mitat: 104x104x48 mm
• kotelointiluokka: IP65
• läpiviennit (maks.): Ø 19 mm
• materiaali: muovi
• halogeeniton: kyllä

Asennus
Pinta-asennettavat rasiat voidaan asentaa helposti ja nopeasti. Kaksikomponenttirasioissa on helposti puhkaistavat läpiviennit kaikilla sivuilla. Läpivientien kalvot toimivat samalla tiivisteinä. Kaapelin sisäänvienti puhkaistaan esim. kuorituilla johtimien päillä. Kansi avataan ruuvitaltalla kannessa olevista lovista ja kiinnitetään painamalla. Rasiaan on saatavissa vedonpoistajat AS9, AS9.1 ja AS9.3. Asennuslämpötila -25 … 60 °C. Värikoodi: RAL9003, valkoinen. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

Suurin poikkipinta-ala: 6 mm²
Varusteena: Ei ole
Muoto: Neliö
Asennustapa: Yleiskäyttöinen
Maa-asennus: Ei
Vedenalainen asennus: Ei
Sopii putken halkaisijalle: Muu
Läpivienti takana: Kyllä
Pituus: 104 mm
Leveys: 104 mm
Syvyys: 104 mm
Laajennettavissa: Ei
Läpivientien lukumäärä: 12
Kotelon läpivienti: Kalvoläpivienti
Materiaali: Muu
Halogeeniton: Kyllä
Pinnan suojaus: Käsittelemätön
Väri: Valkoinen
Kotelointiluokka (IP): IP65
Kotelointiluokka (NEMA): Muu
Kannen muoto: Sileä kansi
Läpinäkyvä kansi: Ei
Suojavaruste: Napsautettava
Valutiivis: Ei
Sisältää valukomponentin: Ei
Sinetöitävissä: Ei
Mitoitettu eristysjännite Ui: 500 V
Järjestelmän paloluokka: Ei ole
Suojauksella: Ei
Säänkestävä: Kyllä
Käyttölämpötila: -25 ... 60 °C
Räjähdystestattu versio: Ei
EX-luokka, kaasu: Ei ole
EX-luokka, pöly: Ei ole
Käyttölämpötila-alue: -15 ... 60 °C
Käyttölämpötila: -15 ... 60 °C
Suojakansi: Läpinäkymätön
