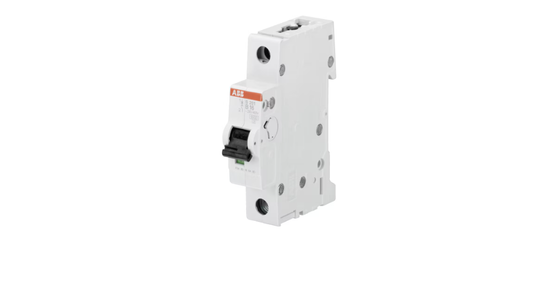

JOHDONSUOJAKATKAISIJA STOTZ S201-K6 1-NAP K 6A

1-napainen K-käyrä 6A 6kA, Un= 230/400VAC ja 72VDC

Saatavilla laukaisukäyrille B, C, D, K ja Z sekä navoille 1P, 1P+N, 2P, 3P, 3P+N ja 4P
Katkaisukyky max. 25 kA asti ja nimellisvirrat max.63A tuotesarjasta riippuen
Yhteensopivuus kansainvälisiin standardeihin tuotesarjasta riippuen:
IEC/EN 60898-1
IEC/EN 60947-2
UL 1077
UL 489
CSA 22.2 No. 235
CSA 22.2 No. 5

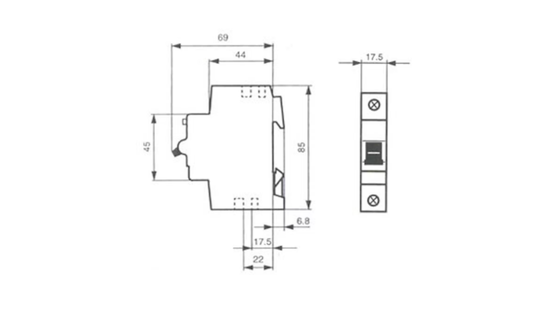

Upotussyvyys: 69 mm
Laukaisukäyrä: K
Napojen määrä yhteensä: 1
Suojattujen napojen määrä: 1
Nimellisvirta: 6 A
Nimellisjännite: 230 V
Mitoitettu eristysjännite Ui: 440 V
Syöksyjännitekestoisuus Uimp: 4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V: 6 kA
Jännitetyyppi: AC/DC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V: 6 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V: 10 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V: 10 kA
Taajuus: 50 ... 60 Hz
Tehohäviö: 1.9 W
Virranrajoitusluokka: 3
Uppoasennus: Ei
Juontava 0-napa: Ei
Ylijänniteluokka: 3
Ympäristön likaantumisaste: 3
Lisäyksikkömahdollisuus: Kyllä
Leveys (moduulipaikkojen määrä): 1
Kotelointiluokka (IP): IP20
Ympäristön lämpötila käytön aikana: -25 ... 55 °C
Liitettävä johdin, monisäikeinen: 0.75 ... 25 mm²
Liitettävä johdin, lanka: 0.75 ... 35 mm²
Rajähdyssuojattu: Ei
Taajuus: 50 Hz
Mitoitettu katkaisukyky EN 60898: 6 kA
Mitoitettu katkaisukyky IEC 60947-2: 10 kA
Soveltuu uppoasennukseen: Ei
