JOHDONSUOJAKATKAISIJA STOTZ S203-B16 3-NAP B-KÄYRÄ 16A

3-napainen B-käyrä 16A 6kA, Un= 400VAC ja 125VDC

Johdonsuojakatkaisija
Johdonsuojakatkaisijat suojaavat asennuksia ylikuormitukselta ja oikosuluilta, taaten luotettavan ja turvallisen toiminnan. System pro M compact S 200 -sarjat suojaavat laitteitasi ylivirralta. Tuotteissa on kaksi eri laukaisumekanismia, viivästynyt lämpölaukaisumekanismi ylikuormitussuojaukseen ja magneettinen laukaisumekanismi oikosulkusuojaukseen.

Saatavilla laukaisukäyrille B, C, D, K ja Z sekä navoille 1P, 1P+N, 2P, 3P, 3P+N ja 4P.
Katkaisukyky max. 25 kA asti ja nimellisvirrat max.63A tuotesarjasta riippuen.
Yhteensopivuus kansainvälisiin standardeihin tuotesarjasta riippuen:
IEC/EN 60898-1
IEC/EN 60947-2
UL 1077UL 489
CSA 22.2 No. 235
CSA 22.2 No. 5

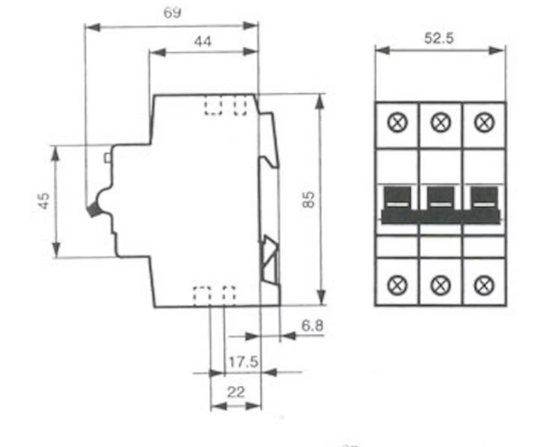

Upotussyvyys: 69 mm
Laukaisukäyrä: B
Napojen määrä yhteensä: 3
Suojattujen napojen määrä: 3
Nimellisvirta: 16 A
Nimellisjännite: 400 V
Mitoitettu eristysjännite Ui: 440 V
Syöksyjännitekestoisuus Uimp: 4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V: 6 kA
Jännitetyyppi: AC/DC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V: 6 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V: 20 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V: 10 kA
Taajuus: 50 ... 60 Hz
Tehohäviö: 7.5 W
Virranrajoitusluokka: 3
Uppoasennus: Ei
Juontava 0-napa: Ei
Ylijänniteluokka: 3
Ympäristön likaantumisaste: 3
Lisäyksikkömahdollisuus: Kyllä
Leveys (moduulipaikkojen määrä): 3
Kotelointiluokka (IP): IP20
Ympäristön lämpötila käytön aikana: -25 ... 55 °C
Liitettävä johdin, monisäikeinen: 0.75 ... 25 mm²
Liitettävä johdin, lanka: 0.75 ... 35 mm²
Rajähdyssuojattu: EiTaajuus: 50 Hz
Mitoitettu katkaisukyky EN 60898: 6 kA
Mitoitettu katkaisukyky IEC 60947-2: 10 kA
Soveltuu uppoasennukseen: Ei
